焦耳加热装置
秒级升温 · 极端热场 · 精准控制
产品概述

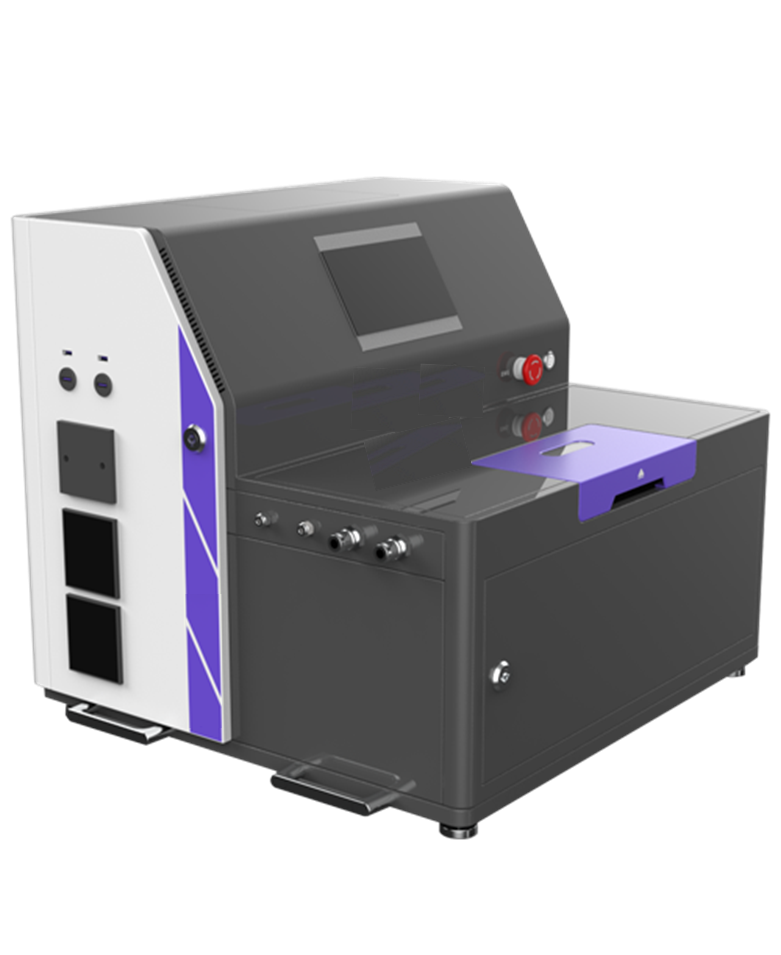

echemstore焦耳加热装置EQ-JH-01是一种新型快速热处理/合成设备，利用导电材料自身的焦耳效应，通过施加电气环境，使材料在极短时间内(0~10秒)达到极高温度(1000~3000℃)，升温速率最快可达10000K/s。该设备可为导电及非导电材料提供电气环境，温度测量范围400~3200℃，广泛应用于电池、催化陶瓷、金属材料等领域。
焦耳热效应核心原理：当电流通过导电材料时，由于材料的电阻作用，电能转化为热能，产生焦耳热。通过精确控制电流和电压，可以实现对材料的快速、均匀加热，从而在极短时间内达到所需温度，实现瞬态热动力学研究和极端环境材料演化分析。
核心特点
- 瞬态热场构建：0~10秒内升温至3000℃，升温速率最快10000K/s
- 高精度测控：温控精度±0.5%，重复精度±2℃，德国欧陆测温仪
- 多维度适配：316L不锈钢真空腔，φ16mm观测窗，支持真空/气氛环境
- 灵活配置：单相220V到三相380V，触屏操作到RS485集成
- 广泛应用：纳米颗粒制备、单原子催化剂、高熵合金合成
核心技术优势
瞬态热场构建
依托焦耳热效应，实现0~10秒内极速升温至3000℃，突破传统加热的"慢响应"瓶颈
高精度测控体系
搭载德国欧陆测温仪，测量精度±0.5%、重复精度±2℃，保障极端热场下的数据可信度
多维度适配
316L不锈钢真空腔与铝合金腔体双选项，φ16mm观测窗实时追踪反应过程
科研场景全覆盖
适用于能源、材料科学、前沿制备等多个领域的瞬态热动力学研究
产品规格参数
echemstore提供两种不同配置的焦耳加热装置型号，满足从实验室研发到工业化应用的各种需求。
| 产品参数 | 旗舰款 (CIS-JH-V4.0.0) | 精简款 (CIS-JH-V4.0.0-TD) |
|---|---|---|
| 供电 | 三相380V/40A | AC220V/16A |
| 输出电压 | 0-40V | 0-12V |
| 输出电流 | 0-500A | 0-170A |
| 电流爬坡时间 | 2ms | 20ms |
| 可设置脉冲最小宽度 | 1ms | - |
| 可设置计数脉冲 | 255 | - |
| 数据采集周期 | 5ms | 5ms |
| 数据通讯方式 | RS485+以太网+USB | RS485+以太网+USB |
| 数据采集方式 | 触摸屏+PC | 触摸屏+PC |
| 数据控制方式 | 触摸屏+软件 | 触摸屏 |
| 数据采集内容 | 实时温度、实时电压、实时电流 | 实时温度、实时电压、实时电流 |
| 装夹电极 | 固定式 | 可调间距 |
| 最高温度 | 3000℃（样品台种类、规格及特殊性存在差异化） | 1800℃（样品台种类、规格及特殊性存在差异化） |
| 长期保温 | 2000℃以内长期（以100×20×1mm规格石墨板为例） | 无（可根据需求定制） |
| 控制模式 | 设备具有保温、程控、斜率、热震等多样化控制模式，兼容S曲线、正弦波曲线等自定义曲线跟随 | 设备具有保温、斜率、手动等多样化控制模式 |
| 测温方式 | 红外测温 | 红外测温 |
| 测温范围 | 250-2000℃/700-3200℃/550-3000℃（进口） | 100-1400℃/250-2000℃ |
| 电源冷却方式 | 水冷 | 风冷 |
| 真空腔 | 304不锈钢材质、方形，Φ16mm观察窗，蓝宝石窗片，容积约400ml，腔体带水冷 | 铝合金，方形，Φ16mm观察窗，蓝宝石窗片，容积约400mL |
| 气路装置 | 1路进气，1路真空，1路排气 | 1路进气，1路真空，1路排气 |
| 真空泵 | 标配飞越VRD-8，通过触摸屏控制真空泵 | 标配旋片式真空泵OPR-DV2，通过触摸屏控制真空泵 |
| 标配样品台材质 | 柔性石墨纸、石墨板、石墨管、石墨舟等（同时可适配其他类型样品台） | 石墨纸，50mm长石墨舟，20mm长石墨管，50mm长钨舟 |
| 样品台尺寸 (可定制) | ≤100mm×15mm×0.2mm | ≤55mm×10mm×0.05mm |
| 样品测试量 | 500mg（比重1） | 50mg |
| 整体尺寸（长宽高） | 约750mm×610mm×660mm（具体以实际为准） | 约510mm×624mm×600mm（具体以实际为准） |
标准配置详情
材料标准
- 材料等级：工业级高温耐腐蚀材料
- 密封标准：高温真空密封系统
- 认证标准：CE认证，符合国际安全标准
- 质量保证：严格质量控制体系
控制功能
- 智能控制：多样化控制模式，支持自定义曲线
- 实时监控：全程数据显示与记录
- 多重通讯：支持多种数据通讯方式
- 安全保护：多重安全保护机制
- 用户界面：直观的触屏操作界面
质保服务
- 质保期：1年制造缺陷保修
- 技术支持：专业技术团队支持
- 培训服务：操作培训与维护指导
- 备件供应：长期备件供应保障
可选配置选项
根据不同应用需求，我们提供多种可选配置，实现设备的个性化定制。
高级测温系统
- 进口测温仪：更高精度温度测量
- 多点测温：多通道温度监控升级
- 扩展测温范围：满足特殊温度需求
定制样品台
- 特殊材质：钨舟、陶瓷舟等高端选项
- 尺寸定制：根据样品需求定制尺寸
- 形状定制：特殊形状样品台设计
环境控制升级
- 精密气氛控制：多种气体环境精确控制
- 压力控制系统：真空度精密调节
- 流量控制：气体流量精确控制
软件与数据
- 高级软件包：更多控制和分析功能
- 数据分析：专业数据处理软件
- 远程监控：远程控制和监控系统
联系咨询
如需了解更多产品信息、技术参数或定制服务，请联系我们的专业团队。我们提供专业的技术咨询和定制化解决方案。
